产品简介

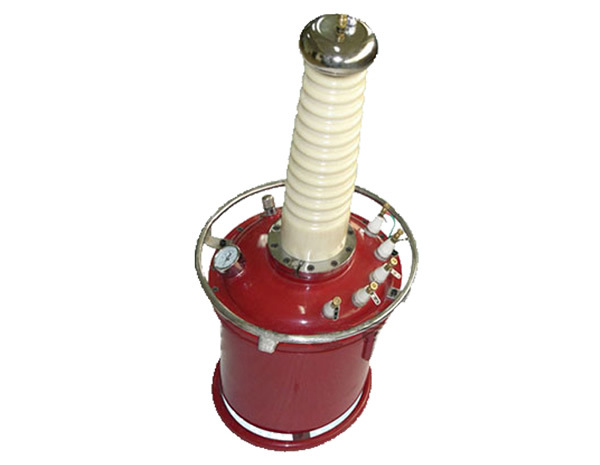

    HYSQ系列充气式试验变压器是按试验变压器国家标DL/T848.2-2004要求，经改进后生产的一种轻便型试验变压器产品，本产品具有体积小、重量轻、结构紧凑、携带方便等特点。实用于电力、工矿、科研等部门，对各种高压电气设备、电气元件、绝缘材料进行工频耐压试验，它是高压试验中必不可少的仪器。
产品结构
    HYSQ系列充气式试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构，初级低压绕组绕在铁芯上，次级高压绕组绕在低压绕组外侧，这种同轴布置减少了绕组间的藕合损耗。本产品应用SF6气体作为绝缘介质，重量轻整体外型美观大方。
技术参数
A、使用环境条件
   ◆环境温度不高于+40℃、不低于-20℃；
   ◆空气相对湿度不大于90%；
   ◆海拔高度不超过3500米；
B、工作电压
   ◆电源控制箱(台)输入电压为工频220V或380V、相对误差不超过±10%；(具体使用电压根据用户所定试验变压器规格选取)
产品选型
   ◆其高压侧额定电压应不小于被试品的最高试验电压，额定电流不小于被试品的最大电容电流。
   ◆被试品的电容电流和试验变压器所需容量计算公式为：
                I = 2π f Cx U × 10 -6
                U I = 2π f Cx U 2 × 10 -9
   式中 ：I — 被试品电容电流，A ；
f —  电源频率， Hz；
             Cx — 被试品电容量，μF ；
U — 试验电压有效值，V；
             Se — 试验变压器所需额定容量，KVA；
◆被试品电容量Cx可由交流电桥测出。常用的被试品电容量按下表选取。
 几种常用被试品的电容量(pF) 表
